Mengenal Motor Shaded Pole/Kutub Bayangan

Kerjaan lagi santei ni sob mesin-mesin lagi pada semangat kerja.hehehehe langsung aja artikel ini saya tulis hanya sekedar untuk panduan saja khususnya untuk saya sendiri yang terkadang amnesia disaat ada trouble pada salah satu mesin di tempat saya bekerja dan semoga bermanfaat bagi anda juga ya.
Pada kali ini saya akan mengulas tentang lanjutan artikel sebelumnya mengenai motor 1 fhase atau single fhase dimana motor ini terbagi menjadi 3 yaitu
1.Motor Capasitor
2.Motor Shaded Pole
3.Motor Universal
  Untuk kali ini saya akan membahas tentang poin no 2 yaitu Motor Shaded Pole atau motor kutub bayangan mengapa disebut demikian?(yuk kita pelajari bareng-bareng )

  Motor shaded pole adalah salah satu jenis motor induksi dari AC 1 fhase maupun 3 fhase.Pada dasarnya motor ini adalah motor sangkar bajing yang dimana pada kumparan bantunya diberi cincin tembaga pada setiap kutubnya.Nah kumparan bantu inilah yang sering disebut juga kumparan  bayangan.Arus terinduksi kedalam kumparan dengan menunda fase medan magnet dari fluks magnetik pada kutub bayangan/shaded pole sehingga cukup untuk membuat sebuah medan yang berputar untuk memutarkan rotor.Arahnya putaran pada motor shaded pole adalah dari kumparan inti ke kumparan bantu/bayangannya.Namun pada motor shaded pole biasanya bertorsi kecil hal ini disebabkan berpedaan fhase pada sudut kumparan inti dan bantu/bayanganya sangatlah kecil.

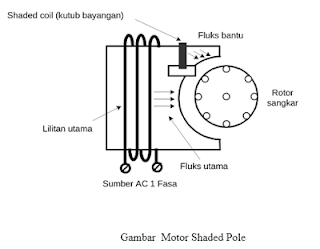

a.Konstruksi Motor Shaded Pole



Lihat gambar diatas begitu sederhananya konstruksi motor shaded pole ini kan.Pada permukaan kutub-kutub stator terbuat dari belitan cincin tembagayang akan menyebabkan terjadinya kutub bayangan pada motor shaded pole.Sedangkan type rotornya adalah type rotor sangkar yang ditopang oleh dua bearing ,penyangga porosnya juga dibuat sangat sederhana yaitu dibuat dari besi plat dibentuk sedemikian rupa sehingga mampu menyangga rotor yang nantinya berputar.Kumparan stator yang dibelitkan mengelilingi inti dibuat hampir mirip Transformator ya sob.Irisan penampangnya memperlihatkan dua bagian yaitu bagian stator dengat kumparan stator dan dua kawat motor shaded pole.Sedangkan bagian rotor sangkarnya berada ditengah-tengah bagian stator lihat gambar dibawah ini

b.Prinsip Kerja Motor Shaded Pole
   Pada motor shaded pole kumparan stator hanya terdiri dari kumparan utama saja sehingga untuk membentuk sebuah megan yang berputar dibuatlah kumparan bayangan/bantu yang merupakan suatu rangkian tertutup pada stator ( sering disebut SALIENT karena berbentuk sepatu ).Pada kutub bayangan dilingkarkan cincin tembaga sehingga menyebabkan medan magnet dan perbedaan sudut fhase pada kumparan bayangan dan kumparan intinya sehingga medan putar akan timbul dari arah kumparan inti ke kumparan bayangan/bantunya.Karena torsi yang dihasilkan kecil sehingga motor shaded pole tidak membutuhkan capasitor,sakelar centrifugal atau alat starting lainnya.Untuk lebih jelasnya silahkan lihat gambar berikut.

Mlihat jam di HP bentar lagi jam pulang mungkin itulah sedikit ulasan saya mengenai Motor Shaded pole dilain waktu saya akan mengulas juga poin yang ketiga yaitu motor universal.
